摘要：

可控核聚变（Controlled Nuclear Fusion）被视为解决人类能源危机的终极方案。然而，相较于等离子体物理的理论突破，工程材料的极限耐受能力已成为制约聚变商用化的核心瓶颈。本文基于托卡马克（Tokamak）技术路线，系统性梳理了面向等离子体材料（PFM）、低活化结构材料、氚增殖剂、超导磁体系统等八大核心材料体系，深入分析其在极端环境（14MeV中子辐照、高热流密度、4K极寒）下的性能退化机制、制备工艺难点及国产化替代现状，旨在为材料产业界提供一份详实的产业地图与技术路线图。

一、聚变堆服役环境特征与材料失效机制

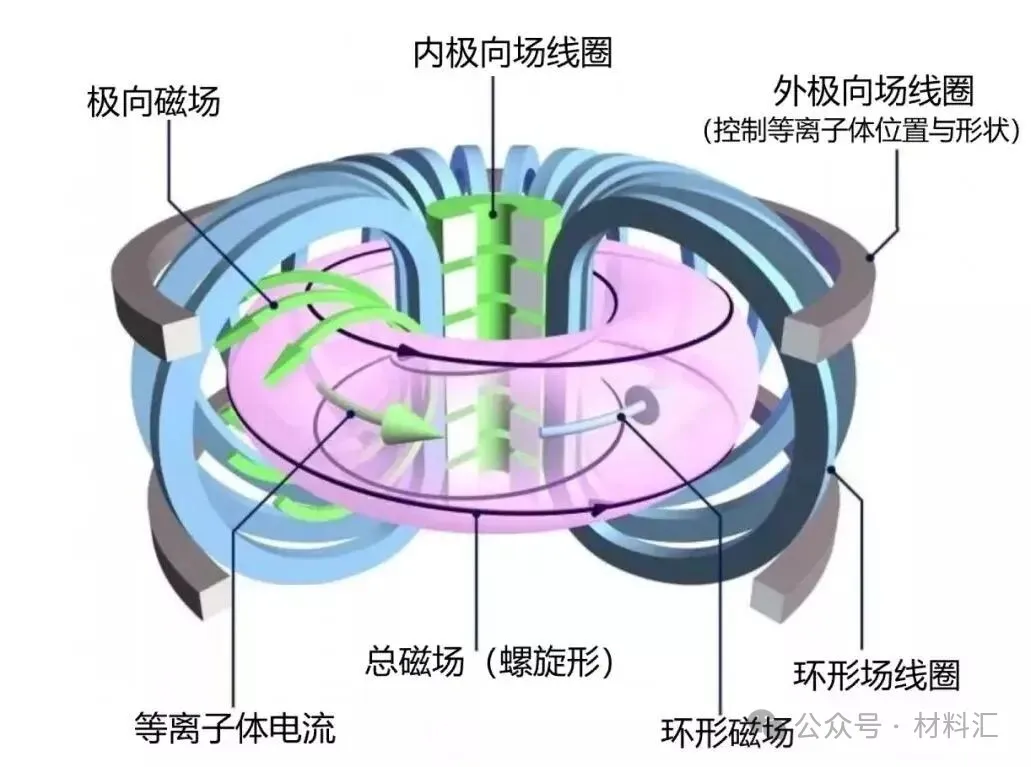

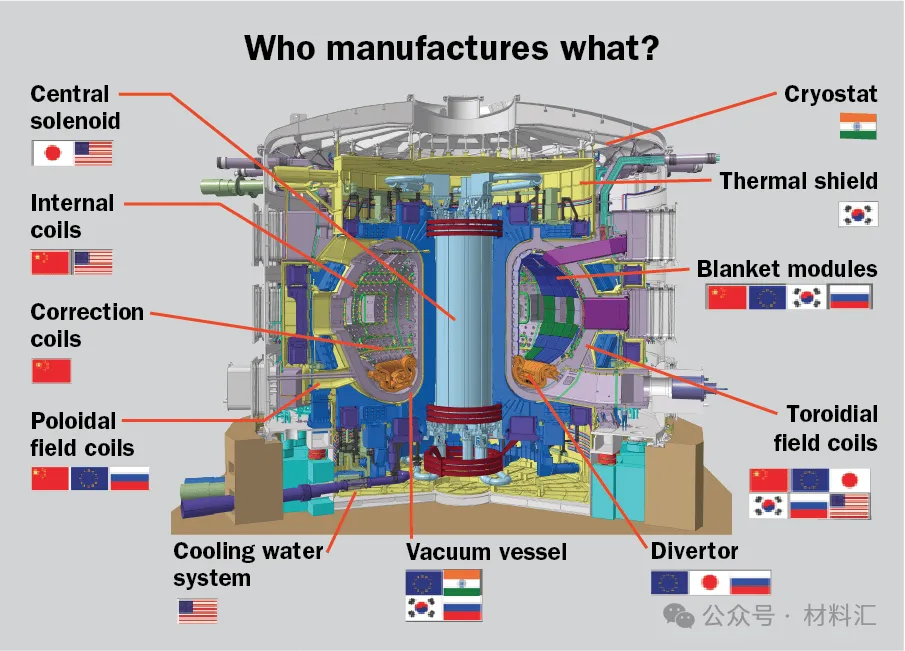

可控核聚变装置并非单一的物理实验装置，而是集极端热力学、核物理与电磁学于一体的复杂系统工程。在托卡马克装置中，材料不仅作为结构与功能载体，更是实现等离子体稳定约束与能量提取的物理边界。材料在其中面临多重严苛耦合场的考验，其失效机制远比常规工业应用复杂。

1、高能中子辐照（14.1MeV）与位移损伤

在氘氚（D-T）聚变反应中，每次聚变事件会释放17.6MeV的能量，其中14.1MeV由中子携带。这种高能中子与材料晶格发生级联碰撞（Displacement Cascade），导致严重的离位损伤（DPA，Displacements Per Atom）。

微观结构演化：高能中子轰击会将金属原子从其晶格位置撞离，形成空位（Vacancy）和间隙原子（Interstitial）。这些点缺陷随后聚集形成位错环（Dislocation Loops）和空洞（Voids）。

宏观性能退化：空洞的聚集导致材料发生辐照肿胀（Swelling），而位错环的堆积则引起辐照硬化（Hardening）和脆化（Embrittlement）。此外，核嬗变反应（如(n,α)反应）产生的氦（He）和氢（H）原子会在缺陷处聚集，形成氦泡，引发高温氦脆。

2、瞬态热负荷（Heat Flux）与热机械疲劳

聚变堆芯部等离子体温度高达1.5亿摄氏度，虽然其密度极低，但通过辐射和热传导传递到第一壁（FirstWall）和偏滤器（Divertor）的热流密度依然极为惊人。

——稳态热负荷：偏滤器区域稳态热流密度可达10-20MW/m²。

——瞬态热冲击：边缘局域模（ELMs）和破裂事件（Disruptions）会在毫秒级时间内产生高达GW/m²量级的热负荷。

这种极端的热循环会导致材料表面熔融、蒸发，并在内部产生极大的热应力，最终引发热机械疲劳（Thermo-mechanical Fatigue）和开裂。

3、超导磁体极端环境：极寒与强电磁力

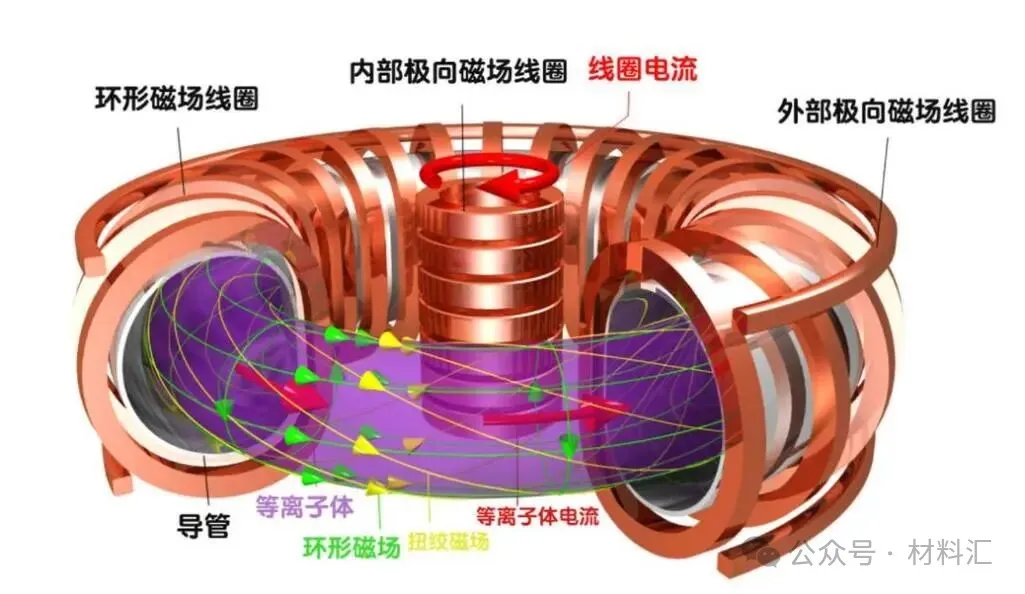

为了实现等离子体的磁约束，聚变堆需要产生数十特斯拉的强磁场。这依赖于工作在极低温下的超导磁体。

极低温（Cryogenic）：低温超导材料（如Nb-Ti,Nb3Sn）需在4.2K（液氦温区）下运行，而高温超导材料（如REBCO）也需在20K-77K（液氢/液氮温区）下工作。在此温度下，常规金属会发生韧脆转变（DBTT）。

电磁机械应力：载流线圈在强磁场中会受到巨大的洛伦兹力（LorentzForce）。磁体结构材料必须在此极寒环境下承受极高的机械应力而不发生塑性变形或断裂。

二、可控核聚变（托卡马克路线）关键新材料全景图

面对如此极致的多物理场耦合极限，常规意义上的“好钢”或“耐高温合金”早已沦为废铁。能够在这种环境下存活，并稳定工作数年的，必须是经过原子级别精雕细琢的尖端新材料。

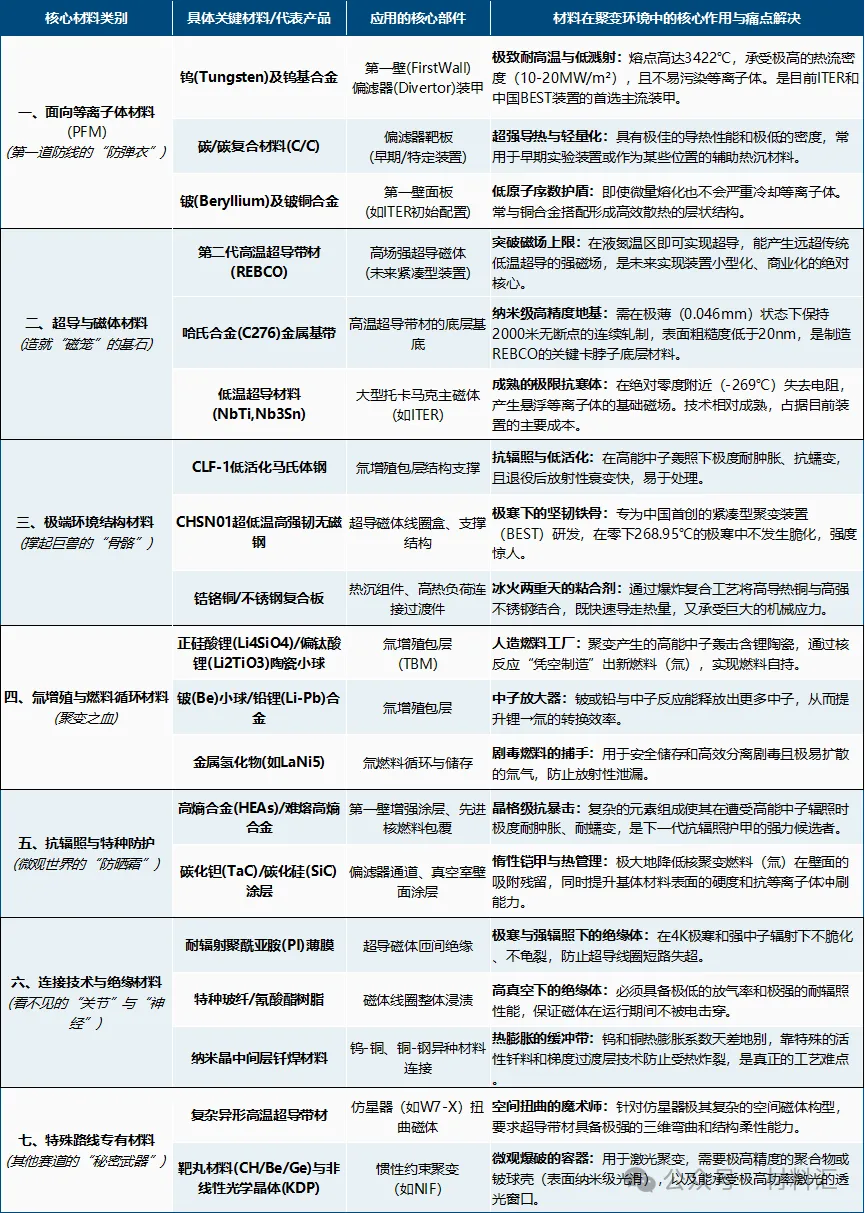

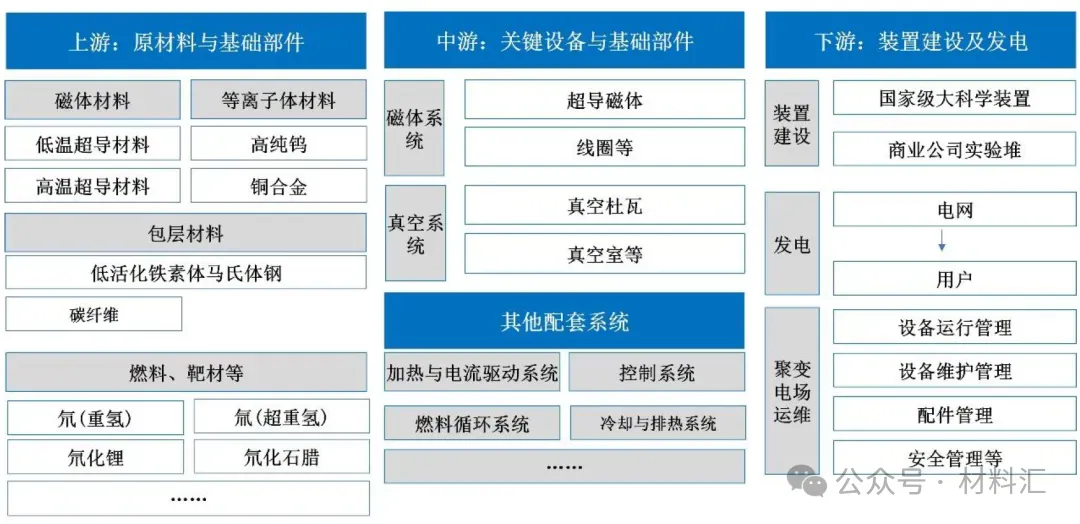

下图是支撑起整座“人造太阳”的《可控核聚变全产业链新材料全景图》。这张表不仅是本文接下来深度解析的“作战地图”，更是透视未来万亿级聚变能源市场的核心产业密码：

三、面向等离子体材料（PFM）

钨基复合体系

面向等离子体材料（Plasma Facing Material, PFM）是直接面对高温等离子体的部件。其核心要求是：极高的熔点、较低的热膨胀系数、优异的高热导率以及极低的溅射产额，以防止材料被等离子体侵蚀并污染核心等离子体。

1、材料选型逻辑的演变

早期的聚变装置多采用石墨或碳/碳复合材料（C/C）。碳材料具有优异的热导率和极低的原子序数（Z），但其致命缺陷在于极易吸收氢同位素（氘、氚）。这些燃料被“锁”在碳壁里，不仅造成燃料流失，还会导致材料起泡、剥落。随后，铍（Be）因其低Z和低活化特性被应用于第一壁，但其熔点（1287℃）过低，无法承受偏滤器区域的高热负荷。

目前，钨（W）及其合金已成为ITER及未来CFETR（中国聚变工程实验堆）的唯一选择。钨具有所有金属中最高的熔点（3422℃）、最低的热膨胀系数（4.5×10⁻⁶/K）和适中的蒸汽压。

2、纯钨的脆化机制与钨基复合材料（W-Alloys）

尽管理想性能优越，但纯钨存在两个致命的工程弱点：

低温脆性（DBTT）：纯钨的韧脆转变温度（DBTT）通常在400℃以上，这意味着在室温下，钨脆得像玻璃，极易在热应力或机械应力下断裂。

再结晶脆化：钨在加工过程中会形成纤维状的晶粒结构，赋予其一定的延展性。但在高温（>1200℃）服役或退火时，会发生再结晶，晶粒变成等轴晶，导致材料急剧脆化。

为了克服这些缺陷，材料学界开发了钨基复合材料。通过引入第二相颗粒（如La₂O₃、Y₂O₃、K等），利用弥散强化（Dispersion Strengthening）机制钉扎位错和晶界，有效抑制晶粒长大和再结晶。例如，W-La₂O₃合金不仅保持了高导热性，其室温断裂韧性较纯钨提升了50%以上。

3、极端热负荷下的连接技术（Joining Technology）

在偏滤器模块中，钨装甲必须连接到一个具有高导热率的热沉材料上（通常是铜合金，如CuCrZr）以快速导出热量。然而，钨与铜的热膨胀系数差异巨大（Cu:17×10⁻⁶/K），且在液态金属冷却剂（如锂铅合金）环境中，不能直接使用常规焊接。

目前的解决方案是采用功能梯度材料（FGM）设计与活性钎焊（Active Brazing）工艺。

FGM设计：在钨和铜之间引入一层或多层成分连续变化的W-Cu梯度材料。通过粉末冶金或化学气相沉积（CVD）方法，使Cu的含量从0%逐渐过渡到100%，从而在宏观上平滑热膨胀系数的突变。

纳米晶中间层钎焊：在钎焊过程中，使用添加了纳米颗粒（如Ti、Zr）的特种钎料。纳米颗粒的加入不仅降低了钎焊温度，还在界面处形成了强韧的冶金结合，有效抑制了脆性金属间化合物（IMC）的生长，使接头在热循环中保持稳定。

涉及面向等离子体材料企业：

钨及钨合金：厦门钨业、安泰科技、中钨高新、西安赛隆增材技术、核工业西南物理研究院等

铍及铍铜合金：宁夏东方钽业、西部金属材料、太洋科技等

碳/碳 (C/C) 复合材料：方大炭素、西北有色院等

参考阅读：

钨行业深度：供需格局、行业发展趋势、产业链及企业（附28页PPT）

钨合金：钨产业变局中的出海机遇（附20页PPT）

百亿赛道，拐点已至：陶瓷基复合材料（CMC）一级市场投资正当时

三、结构支撑材料

低活化铁素体/马氏体钢（RAFM）

结构材料构成了包层（Blanket）及真空室的主体，其作用是提供机械支撑、容纳氚增殖剂并屏蔽中子。其核心诉求是低活化（Low Activation）与抗辐照（Radiation Resistance）。

1、从中子辐照看传统不锈钢的局限性

早期裂变堆广泛使用的奥氏体不锈钢（如316L）在聚变堆环境中面临严重挑战。由于其含有大量的Ni、Mo、Nb等元素，在中子辐照下会发生嬗变，产生长寿命的放射性同位素（如Ni-63,Mo-93）。这意味着聚变堆退役后，其结构材料将成为需要深地质处置数万年的高放射性核废料，彻底违背核聚变作为“清洁能源”的初衷。此外，奥氏体不锈钢在14MeV中子辐照下容易发生显著的辐照肿胀（Swelling可达10%以上）。

2、CLF-1钢：中国首创的低活化马氏体钢

为解决上述问题，国际社会开发了低活化铁素体/马氏体钢（RAFM）。中国科学家并未满足于跟随欧美的EUROFER或日本的F82H，而是自主研发了CLF-1（China Low Activation Martensitic Steel）。

CLF-1钢通过添加W、Ta元素替代传统9Cr钢中的Mo、Nb，不仅大幅降低了辐照后的放射性残留，还显著提升了材料的高温强度和抗蠕变性能。其显微组织为典型的回火马氏体板条结构，具备优异的抗辐照肿胀能力（在预期的聚变堆辐照剂量下，肿胀率<1%）。

3、CHSN01：超低温高强韧无磁钢

在聚变堆中，超导磁体的巨大重力（数百吨）和电磁力需要由支撑结构承担。这些支撑结构不仅要求在极度寒冷的环境下（4K，即-269℃）保持极高的机械强度，还必须具有无磁性（μ<1.02），以免干扰磁场的位形。

CHSN01钢是中国科学家为满足这一极端需求而研发的特种钢。通过精确控制化学成分（高Mn、高N，低Ni）和超纯净冶炼工艺，CHSN01钢在4K极寒下不仅没有发生韧脆转变，反而表现出极高的冲击韧性（KV₂>150J），其屈服强度更是达到了室温下的两倍以上。这使其成为目前世界上少数几种能胜任此重任的特种钢材之一。

四、氚增殖包层材料

从陶瓷小球到液态金属

氚自持（Tritium Self-sufficiency）是聚变堆实现商用闭环的前提。由于地球上天然氚的储量极低（不足20kg），聚变堆必须作为一个“造血工厂”，在运行中自行生产氚。这一过程发生在氚增殖包层（Tritium Breeding Blanket）中。

1、固态增殖剂：锂陶瓷小球

目前主流的氚增殖材料是含锂的陶瓷化合物，主要是正硅酸锂（Li₄SiO₄）和偏钛酸锂（Li₂TiO₃）。

产氚原理：聚变产生的高能中子与锂-6同位素发生核反应（n+⁶Li→⁴He+T+4.8MeV），生成氦和氚。

材料形态：为了最大化产氚效率和便于氚的提取，这些陶瓷材料通常被制成直径0.5-1mm的小球。小球内部需要有特定的孔隙率（通常15-20%），以便于生成的氚气扩散出来并被载气（如氦气）带出包层。

制备工艺难点：陶瓷小球的制备需采用先进的造粒工艺和高温烧结技术。难点在于如何精确控制小球的直径均匀性、球形度以及内部的微观孔隙结构，同时还要保证其在高温和高辐照环境下的化学稳定性。

2、液态增殖剂：铅锂合金（Pb-16Li）

除了固态陶瓷，液态金属铅锂合金（Pb-16Li）也是极具前景的氚增殖剂。

优势：液态金属不仅能够通过（n, T）反应产氚，其本身还是优良的中子倍增剂（Pb）和冷却剂。由于是液态，它可以实现在线换料，无需像固态包层那样停机更换。

面临的材料挑战：液态铅锂合金对结构材料（如CLF-1钢）具有极强的液态金属腐蚀（LMC）。在高温和强磁场环境下，还需考虑磁流体动力学（MHD）效应带来的压降和额外的电磁力，这会加剧材料的机械磨损和疲劳。

3、中子倍增剂：铍（Be）与锑（Sb）

为了进一步提高氚的增殖比（TBR, Tritium Breeding Ratio），包层中还需要加入中子倍增剂。因为锂-6对中子的吸收截面在热中子区域很大，但对快中子的吸收截面很小。14.1MeV的聚变中子需要先被慢化，或者通过倍增反应（n,2n）产生更多的中子。

铍（Be）是目前最优的中子倍增剂材料。当中子撞击铍原子时，不仅不会被吸收，反而会激发出两个次级中子。这极大地提高了包层内的中子通量，从而提升产氚效率。然而，铍具有极高的毒性，其加工和粉末冶金制备过程对环境和操作人员的要求极为苛刻。

五、超导磁体材料体系

高温超导（HTS）的崛起

超导磁体是聚变堆的“心脏”，其性能直接决定了等离子体的约束效率和装置的体积。随着紧凑型聚变（Compact Fusion）概念的兴起，第二代高温超导带材（2G-HTS）正逐渐取代传统的低温超导（LTS），引发了一场聚变工程的革命。

1、REBCO涂层导体：突破磁场极限

传统的低温超导材料，如铌钛（Nb-Ti）和铌三锡（Nb₃Sn），其临界磁场和临界电流密度在强磁场下会迅速衰减。要在大型托卡马克（如ITER）中产生13T以上的磁场，磁体体积将变得极其庞大。

第二代高温超导带材（REBCO，稀土钡铜氧）的出现解决了这一难题。REBCO材料在20K-30K的温区下（可使用液氢或闭式循环制冷机冷却），其临界电流密度（Jc）随磁场升高衰减极为缓慢。这意味着，使用REBCO带材可以将磁体体积缩小数倍，而将磁场强度提升至20T甚至更高。这正是诸如CFS（Commonwealth Fusion Systems）等商业聚变初创公司敢于宣称能在十年内建成并网发电厂的技术底气。

2、基带材料：哈氏合金C276的突破

REBCO带材属于涂层导体，其结构类似于“三明治”：底层是金属基带，中间是缓冲层，顶层是REBCO超导层和保护层。

其中，金属基带起着至关重要的力学支撑和织构模板作用。目前业界公认的最佳基带材料是哈氏合金C276（Hastelloy C276）。这是一种镍-钼-铬-铁合金，具有极佳的耐腐蚀性和高温强度。

其制备难点在于：需要将合金锭通过真空感应熔炼和真空自耗重熔（VAR）达到极高的纯净度，随后在热轧和冷轧过程中，将其厚度控制到0.046毫米左右，且表面粗糙度（Ra）必须小于20纳米。任何一个微小的表面缺陷都会导致后续超导层的断裂。

长期以来，高性能C276基带技术被美日垄断。但近期，中科院金属所等国内科研机构已成功攻克了纯净化冶炼和全流程冷轧织构控制技术，实现了吨级C276基带的工业化制备，彻底解决了这一“卡脖子”环节。

3、低温超导（LTS）的坚守：Nb3Sn

尽管高温超导势头强劲，但在大型、稳态的聚变装置（如ITER和中国未来的CFETR）中，Nb3Sn仍然是主流选择。Nb3Sn具有较高的临界参数（临界温度18K，临界磁场25T），能够满足10T级以上稳态磁场的需求。

Nb3Sn的制备难点在于其脆性。作为A15型金属间化合物，Nb3Sn本身极脆，无法直接加工成线材。目前主要采用“原位法（in-situ）”或“内锡法（internaltin）”制备成复合线材，然后在650℃-700℃下进行长时间热处理，使Nb和Sn扩散反应生成Nb3Sn超导相。热处理工艺的控制极为关键，温度或时间的微小偏差都会导致超导性能的急剧下降。

参考阅读：

深度解析：万亿核聚变竞赛背后的超导材料之战（附产业链图谱）

未来产业：超导材料在可控核聚变的应用及相关企业（附19页PPT）

培训教材：140页PPT详解磁性材料与超导材料

六、绝缘与连接材料

隐形的生命线

在主材（如超导带材、钨块、结构钢）光鲜的背后，有一类“辅材”往往被忽视，但它们却经常成为导致工程失败的“阿喀琉斯之踵”。这就是绝缘材料和连接材料。

1、耐辐照绝缘材料：抗击穿的最后防线

超导磁体由成千上万匝线圈紧密绕制而成。匝间、层间以及线圈对地都必须进行严格的电气绝缘。

在常温下，这只需普通的绝缘纸或环氧树脂。但在聚变堆中，绝缘材料面临极寒（4K）和超高辐射（10⁷Gy/年以上）的双重折磨。

常规的高分子聚合物（如聚酯、聚乙烯、常规环氧树脂）在4K下会变得像玻璃一样脆，受到slightest的机械振动或电磁力就会粉碎。更致命的是，高能中子和伽马射线会引发聚合物的断链（Chain Scission）和交联（Cross-linking），导致材料发生辐照诱导电树（Electrical Treeing），最终引发绝缘击穿（Breakdown），导致整个磁体“失超（Quench）”，瞬时释放的巨大能量足以摧毁装置。

目前的解决方案是采用经过特殊改性的聚酰亚胺（PI）薄膜（如杜邦的Kapton系列或国产的同类产品），以及氰酸酯树脂（Cyanate Ester）。

聚酰亚胺（PI）：具有极佳的耐低温性和机械强度。通过引入氟原子或无机纳米粒子（如Al₂O₃、SiO₂），可以进一步提升其抗辐照性能和导热性。

氰酸酯树脂：在固化后形成富含三嗪环的网络结构，其介电常数和损耗极低，且在辐照下结构稳定，是目前高级别聚变磁体浸渍（Vacuum Pressure Impregnation, VPI）的首选材料。

参考阅读：

“黄金薄膜”破局指南：中国聚酰亚胺(PI)产业的生死突围与投资机遇

2、异种材料连接：热膨胀系数失配的挑战

如前所述，聚变堆内部充满了各种物理性质迥异的材料。例如，偏滤器中需要将钨（CTE：4.5×10⁻⁶/K）连接到铜合金（CTE：17×10⁻⁶/K），再连接到不锈钢（CTE：12×10⁻⁶/K）。

在装置启动和停机的反复热循环（从室温到数百摄氏度）中，这种热膨胀系数的巨大差异会在连接界面产生极大的热应力。如果使用传统的熔化焊，接头处必然会开裂。

解决方案是采用瞬间液相扩散连接（TLPDB）或纳米晶钎焊技术。

通过在母材之间置入一层微米级或纳米级的特殊中间层（如加入Ti、Zr、Cu的纳米颗粒钎料），在加热加压过程中，纳米颗粒迅速与母材发生反应，形成一层成分渐变的过渡连接层。这层过渡层不仅完美适应了两侧材料的热膨胀系数，其纳米晶结构还赋予了接头极高的强度和韧性。目前，国内顶尖实验室已经可以实现钨-铜接头在经受数千次热循环后仍不发生失效。

七、特殊技术路线与前沿新材料探索

除了当前的主流托卡马克路线，科学界和工业界仍在探索其他可能的聚变方案。这些特殊的技术路线，对材料提出了截然不同的极限要求。

1、仿星器（Stellarator）：扭曲的磁场与超导带材

德国的Wendelstein7-X（W7-X）是目前世界上最先进的仿星器。与托卡马克的轴对称环形磁场不同，仿星器依靠外部极其复杂的非平面线圈来产生三维扭曲的磁场。

这意味着，其超导磁体不是规则的圆形环，而是具有复杂空间曲率的三维异形结构。

对于当前火热的高温超导带材（REBCO）而言，这是一个极大的挑战。因为REBCO带材具有强烈的各向异性（Anisotropy）。如果带材在绕制成复杂形状时受到了扭曲或侧向应力，其临界电流会急剧下降。因此，仿星器路线推动了针对三维弯曲和扭转具有极高耐受性的柔性超导带材的研发。

2、惯性约束聚变（ICF）：精密靶丸与巨型激光玻璃

美国劳伦斯利弗莫尔国家实验室（LLNL）的国家点火装置（NIF）采用的是惯性约束聚变路线。它不是用磁场去约束等离子体，而是用192束极高能量的激光，同时从四面八方精确聚焦轰击一个微小的燃料靶丸。

靶丸材料：靶丸外壳通常是一个直径仅几毫米的空心微球，由掺氘的聚合物（CH）或铍（Be）制成。其壁厚均匀性误差必须小于1微米，表面粗糙度RMS（均方根）必须小于10纳米。任何一点的瑕疵都会导致激光能量吸收不均，使聚变失败。

激光玻璃：NIF使用了数百块巨大的磷酸盐激光玻璃（如NIF专用型号）。这种玻璃需要具备极高的光学均匀性（折射率变化<1ppb）和极高的抗激光损伤阈值（>10J/cm²），这对玻璃的熔炼、退火和精密光学加工提出了极限挑战。

3、超高温陶瓷（UHTCs）：面向未来燃烧室

随着聚变堆向更高功率密度发展，未来燃烧室的内壁材料可能面临超过2000MW/m²的极端热负荷。届时，即使是钨也可能面临熔融的风险。

超高温陶瓷（Ultra-High Temperature Ceramics, UHTCs），如硼化锆（ZrB₂）、碳化铪（HfC）等，进入了材料学家的视野。这类材料的熔点普遍超过3000℃，且具有极佳的抗氧化性和高热导率。然而，它们同样面临着极端的脆性、难以加工成型以及与金属连接困难等问题，目前仍处于前沿探索阶段。

参考阅读：

150页PPT详解先进陶瓷：传世陶瓷，传奇再现

八、产业格局、国产化进程与市场展望

可控核聚变已经从纯粹的科学研究，逐渐转变为一场全球性的工程竞赛和商业博弈。在这场万亿级别的蓝海中，新材料的国产化进程与产业化能力将成为决定性的因素。

1、聚变堆材料成本结构分析

根据ITER和CFETR的初步预算分析，我们可以大致勾勒出聚变堆关键材料的价值量分布：

超导磁体系统：占比最高，约占总成本的35%-40%。其中，低温超导（Nb-Ti,Nb3Sn）约占15%，高温超导（REBCO）带材及磁体绕制工艺占20%-25%。

第一壁与偏滤器系统：约占15%-20%。主要是钨及钨基复合材料、铜合金热沉等。

包层与结构材料：约占15%。以RAFM钢（如CLF-1）为主。

电源与辅助控制系统：约占25%。

值得注意的是，虽然绝缘和连接材料在总成本中占比不高（约5%-10%），但它们是决定装置良率和运维成本的核心隐性因素。

2、核心材料国产化图谱

经过中国材料学界和工业界数十年的卧薪尝胆，目前中国已经在可控核聚变关键材料领域建立了完整的自主供应链：

（1）超导材料：

西部超导：国内低温超导（Nb-Ti,Nb3Sn）的绝对龙头，其产品已应用于ITER及国内多个重大科学装置。

上海超导/永鼎股份（东部超导）：在第二代高温超导（REBCO）带材领域进展迅猛，已实现百公里级量产，性能指标对标国际先进水平。

（2）面向等离子体及结构材料：

安泰科技：全球聚变钨组件的核心供应商，为ITER、WEST等国际装置提供偏滤器钨铜部件。

中钨高新/厦门钨业：掌控上游钨矿资源及高端钨粉制备技术。

抚顺特钢/宝武特冶：承担了CLF-1、CHSN01等特种钢材的冶炼与初步形成材任务。

（3）先进核能涂料与绝缘材料：

虽然高端聚酰亚胺（PI）薄膜和氰酸酯树脂目前仍部分依赖进口（如杜邦），但国内企业如东材科技、太湖股份等正在加速特种树脂的研发与验证，有望在未来几年内实现全面替代。

3、技术挑战与未来十年路线图

尽管成绩斐然，但要实现聚变电站的商业化并网（预计2040年左右），材料领域仍面临严峻挑战：

高通量辐照实验验证：许多新材料的研发受限于中子源的强度。中国在建的CFETR（中国聚变工程实验堆）和高能加速器驱动的次临界系统（ADS）将为材料提供最接近真实聚变环境的高通量辐照测试平台。

产氚与包层模块的工程化：锂陶瓷小球的规模化、高密度化制备，以及液态铅锂回路的长期稳定运行，仍需进行大量的工程验证。

成本控制与供应链成熟：特别是高温超导带材，当前价格仍然较高。未来需要通过优化制备工艺（如简化缓冲层、提高沉积速度），将成本降低一个数量级，才能满足商业聚变堆对千米级甚至万米级带材的需求。

结语

可控核聚变的商用化，本质上是材料极限性能的工程化验证。从CLF-1特种钢的纯净冶炼，到REBCO带材的原子级沉积，再到钨铜纳米钎焊的微观测控，每一个微小的工艺进步，都在缩短人类通向终极能源的距离。

这不仅是一场物理学的狂欢，更是一场材料学的硬仗。我们正处于黎明前的黑暗，而中国材料人，已经握住了破晓的利刃。

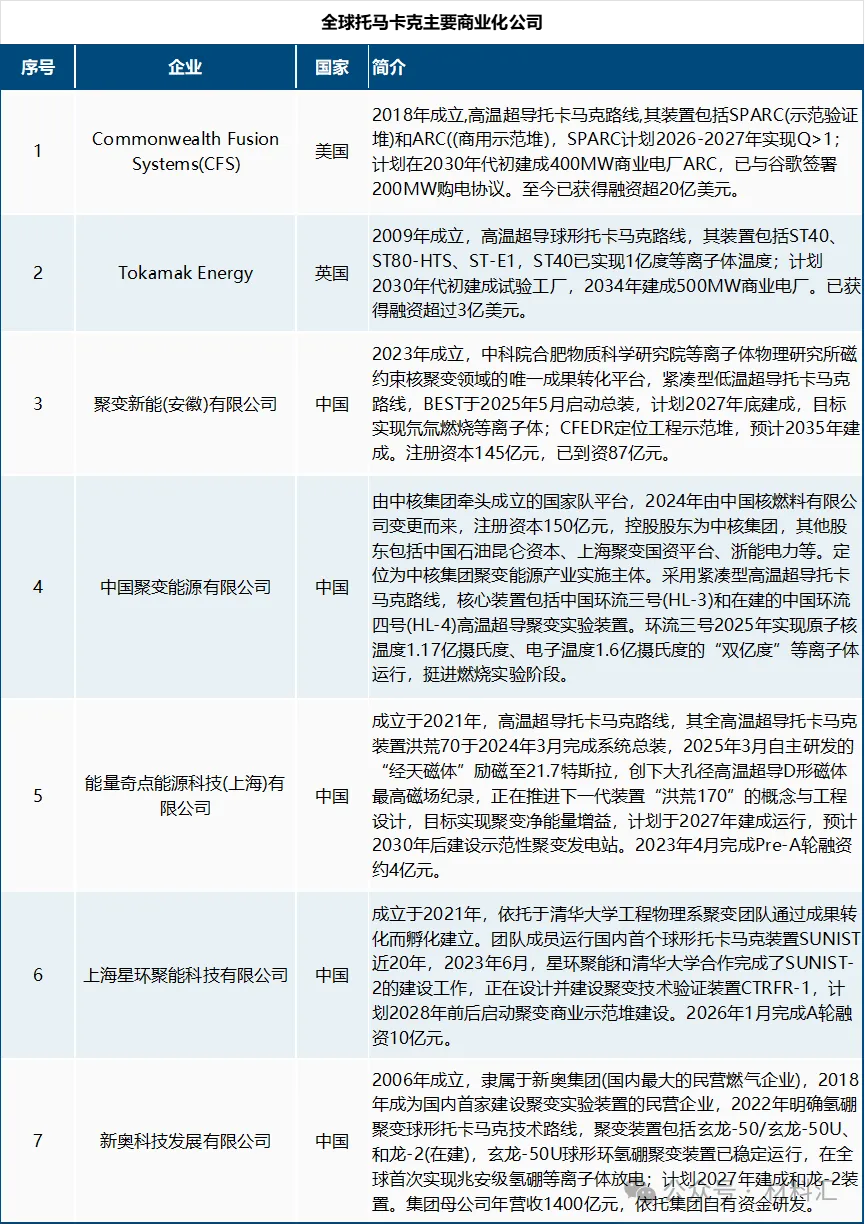

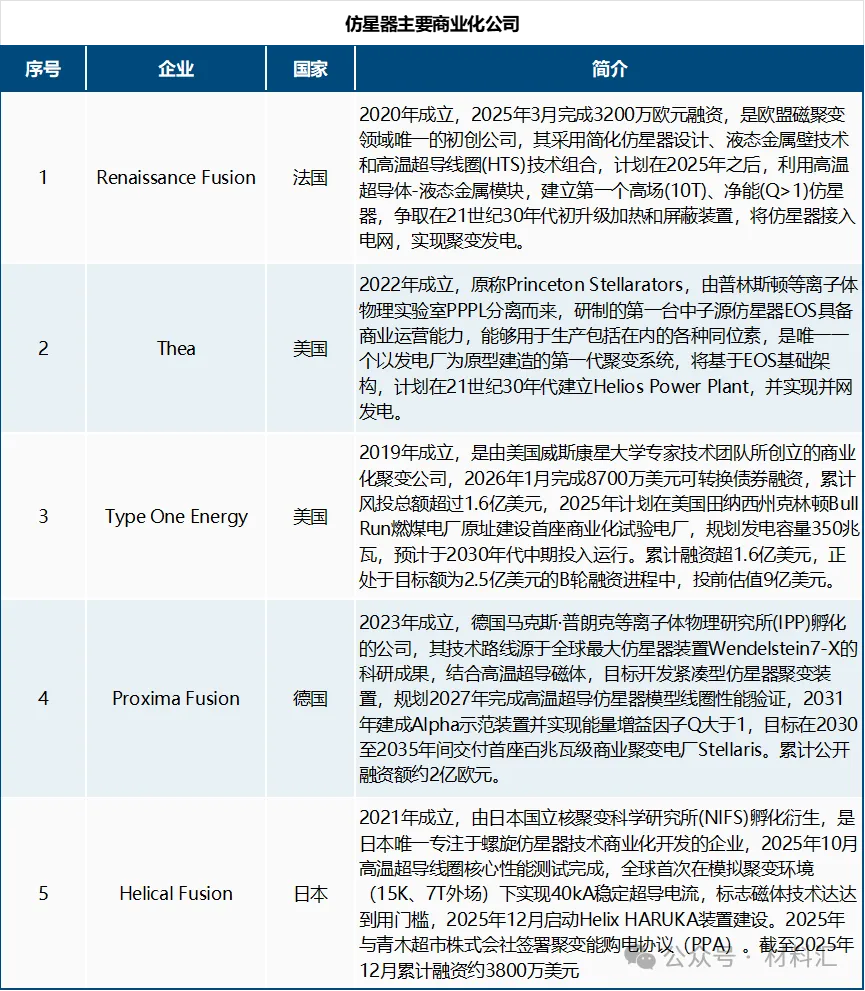

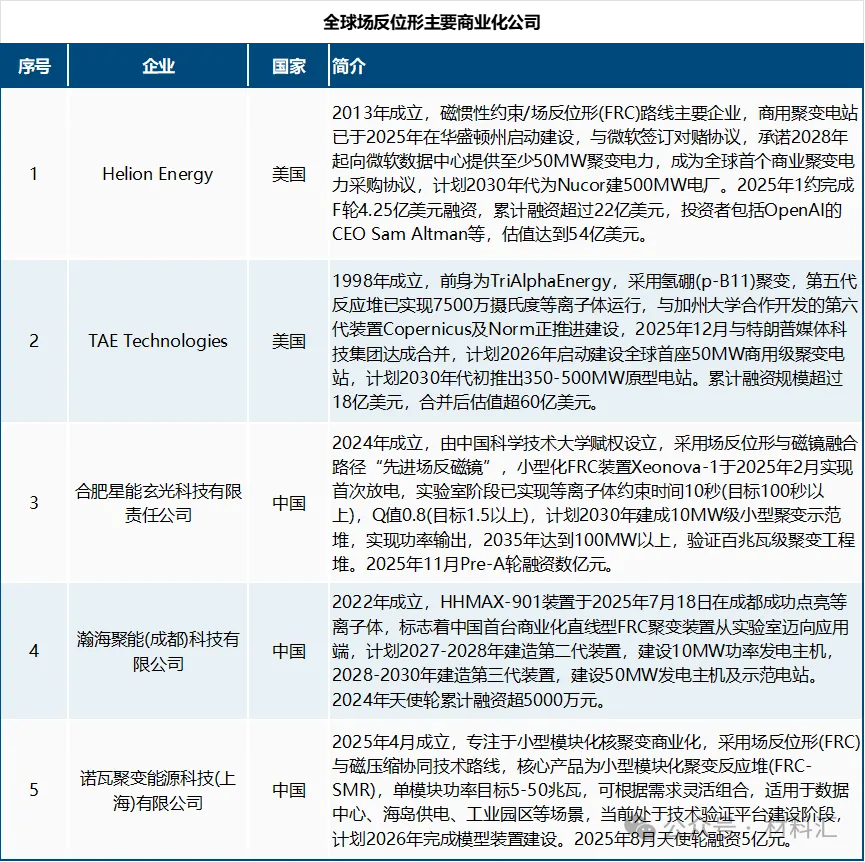

附录：全球可控核聚变主要商业化公司
