“高熵”这个词指向成分排列方式，而非性能排序。多种主元素以接近等原子分数占据晶体框架，构型熵项参与自由能竞争，材料名称才从单一主元素转向多主元素体系。该命名强调成分统计和晶格占位。

高熵合金的骨架由金属原子搭成，Fe、Co、Ni、Cr、Mn、Pt、Pd 等元素占据相近金属位点。它的结构语境集中在金属-金属近邻、fcc/bcc/hcp 晶格、短程有序、析出相和偏析区。平均晶格负责承载这组金属原子。

高熵氧化物多了一套氧亚晶格。金属元素占据阳离子位点，氧离子维持阴离子网络，价态补偿会带出氧空位、金属价态变化和金属-氧多面体畸变。阴离子网络决定缺陷化学的分布状态。

把两类材料并排时，首要差别来自亚晶格对象：合金读金属晶格的混排，氧化物读阳离子子晶格与氧子晶格之间的耦合。名称相近，读取的结构坐标已经分开。

合金里的“相”多指金属晶格和伴生析出物，氧化物里的“相”还含有氧位占据、价态组合和缺陷团簇。前者着眼金属位点统计，后者着眼金属-氧骨架的电荷平衡。

高熵合金常用 ΔG_mix=ΔH_mix-TΔS_mix 描写混合趋势。构型熵在高温下压低自由能，但混合焓、原子半径差和晶体结构偏好仍会把体系推向有序相或分相。焓项会增强相分离倾向。

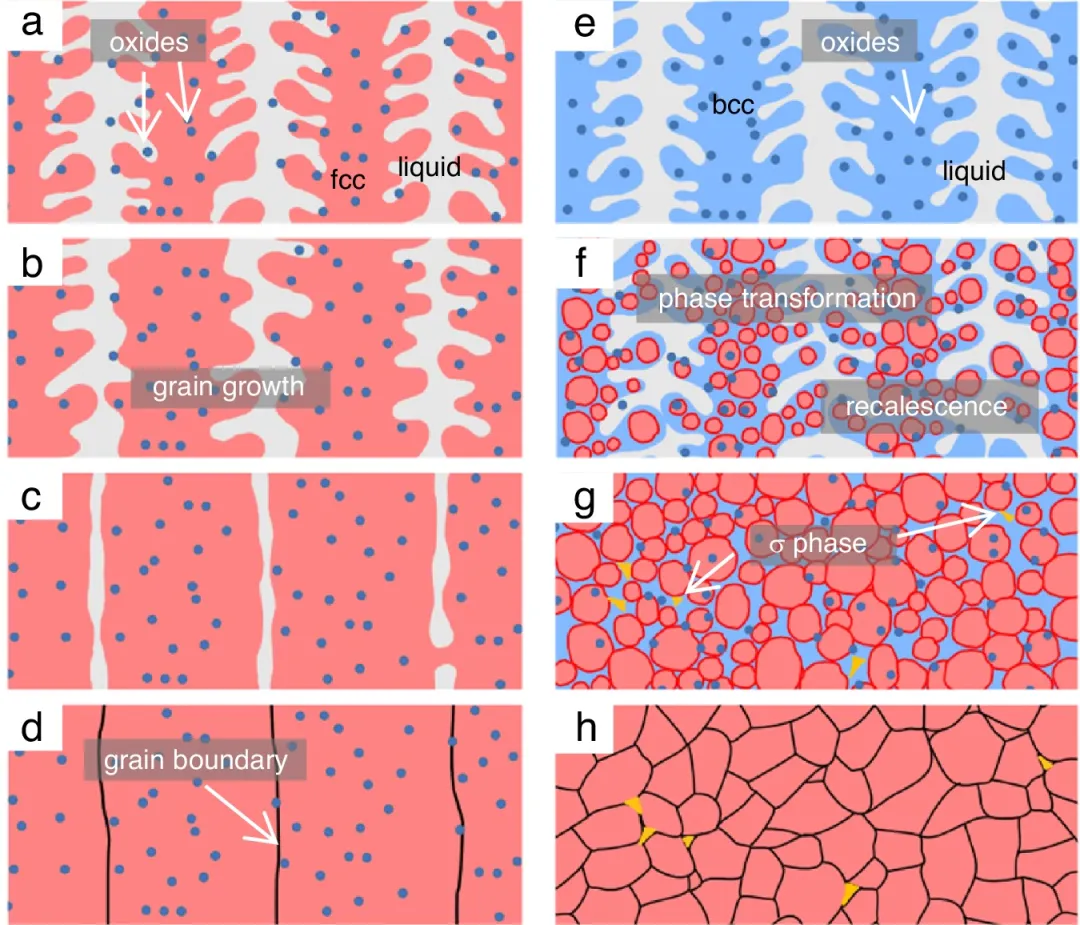

价电子浓度 VEC、冷却速率和热处理路径会改变 fcc 与 bcc 的竞争。增材制造一类快速热循环中，液相、固溶体、氧化物夹杂、晶界和 σ 相会沿各热循环窗口出现。相路径被温度场和凝固速度改写。

合金侧的稳定区间由温度、成分、晶体结构和局部成分起伏一起限定。熵项给出形成单相固溶体的热力学推力，焓项和晶格失配则决定析出相从何处冒出。析出位置常靠近成分起伏和晶界。

高熵氧化物除混合熵外，还受阳离子价态、离子半径、氧分压和烧结气氛约束。电荷守恒把阳离子混排和氧空位浓度绑在一起，结构稳定不再只是金属原子能否混匀。氧位占据会改变局域配位。

岩盐、萤石、尖晶石和钙钛矿都能承载多阳离子混排，但每种结构给氧位留下的自由度不同。氧化还原缓冲能力强的体系，常把价态变化和缺陷浓度写进相稳定本身。

若氧分压下降，氧空位浓度上升，低价金属比例随之改变；若阳离子半径差过大，局域多面体会积累应变。氧化物的稳定区间带有化学气氛记忆。热处理路径会留在缺陷结构里。

在高熵合金里，局域畸变主要来自原子尺寸差、弹性模量差和短程化学偏好。平均晶格参数只是一个平均值，分散在各原子周围的是金属近邻距离分布。应变场会随原子组合改变。

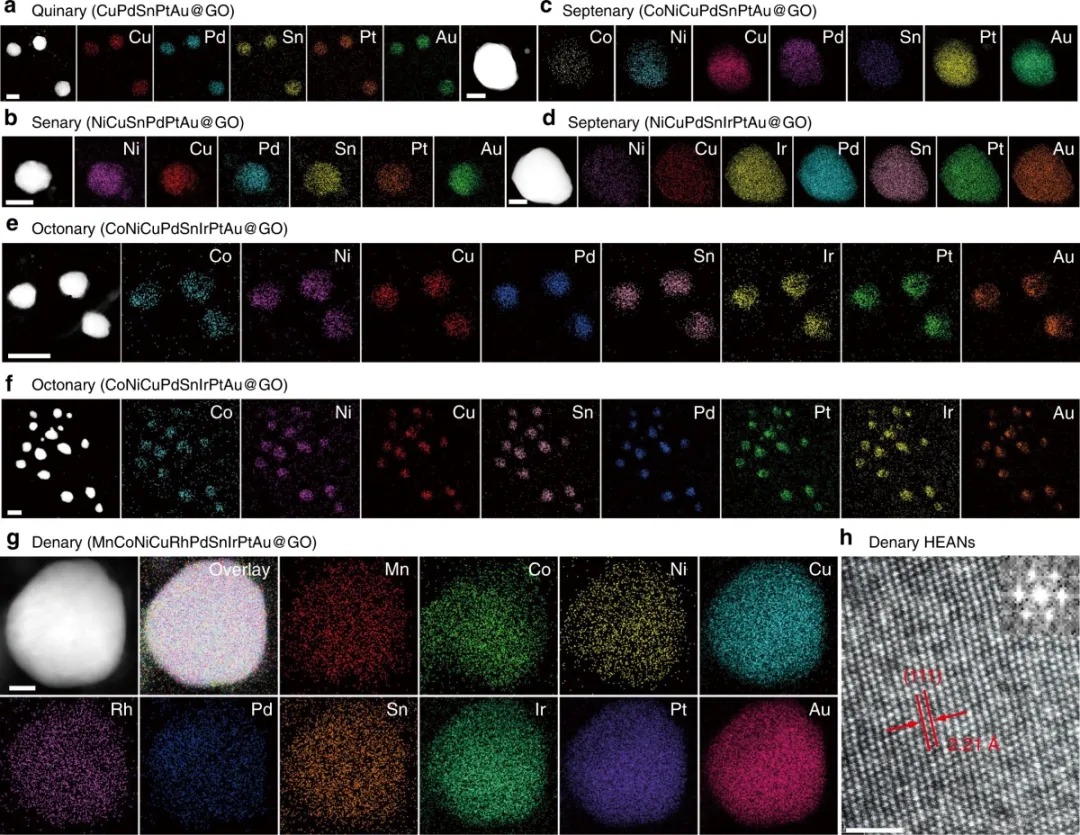

多元素纳米合金的 HAADF-STEM 与 EDS 映射能把元素空间分布和晶格条纹放进一个视野。若颗粒保持单相衍射特征，局部近邻统计仍会偏离完全随机混排。

合金中的短程有序会改变位错运动、滑移路径和扩散势垒。此处的“畸变”来自金属位点周围的弹性与化学不均匀，缺陷多与位错、层错、晶界和析出相相连。缺陷运动会受局部成分牵制。

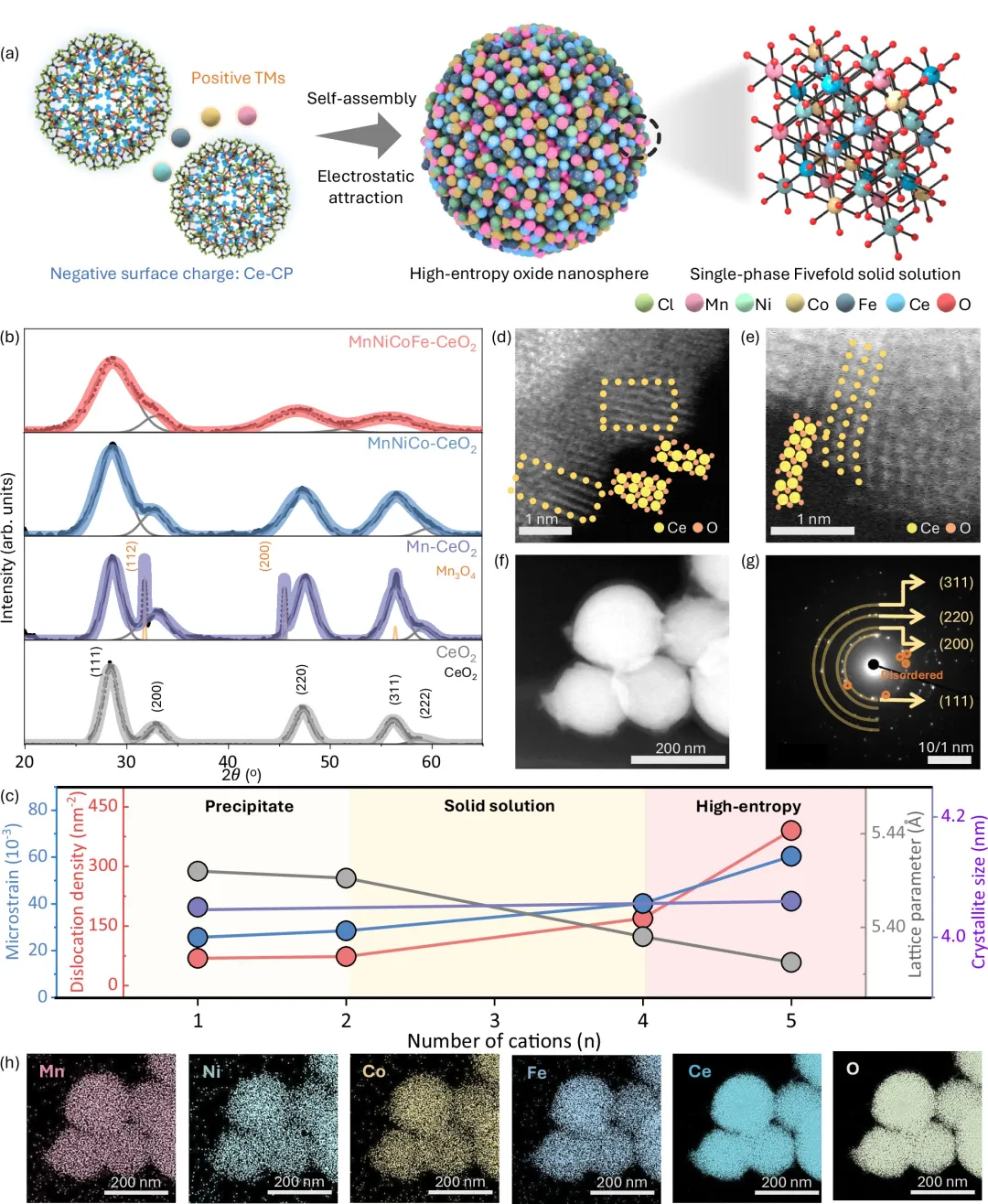

XRD 峰宽记录的是平均晶粒尺寸与微应变，EXAFS 更贴近吸收原子附近的壳层分布。两者合读时，平均晶格和局域近邻分别对应不同变量。壳层无序会留在散射振荡里。

高熵氧化物的局域变化从金属-氧多面体开始。阳离子半径与价态差异会拉长或压短 M-O 键，氧位缺失又会改变相邻金属的配位数和价态分布。相邻金属配位随空位重排。

以 CeO₂ 基高熵氧化物为例，Ce³⁺/Ce⁴⁺、过渡金属价态和 O K 边特征会一起改变。局域结构的关键词从金属-氧配位多面体展开，氧位有无会影响邻近金属的电子态。

当氧空位聚集成小团簇，M-O-M 连接方式会被打断；当价态补偿分散在多个金属上，电荷密度会变得不均匀。氧化物的局域畸变带有配位和电荷双重属性，与合金的纯金属位点畸变不同。

高熵合金以金属键和 d 态重排为主，局域态密度、d 带位置、磁性和电子散射都受多金属近邻组合影响。电子结构沿金属网络延展，缺陷态少以带隙内深能级来命名。

高熵氧化物的电子结构从金属 d 轨道与氧 2p 轨道的杂化出发。氧空位、价态补偿和多面体畸变会改变带隙、红氧活性和局域电荷密度。谱峰形态随之移动和展宽。

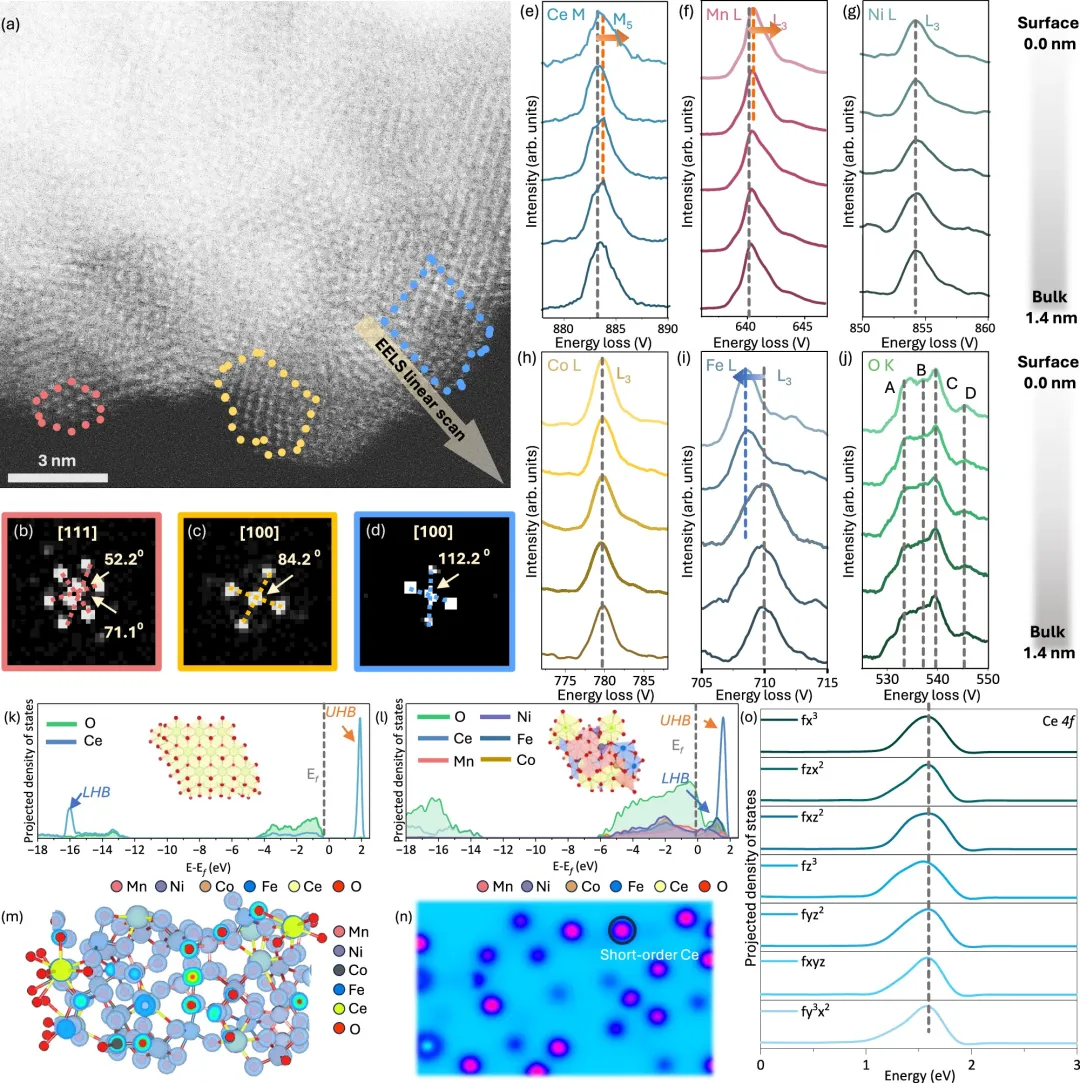

EELS、XAS 和投影态密度给出的不只是元素是否存在，还把价态、氧配位和电子态分布连到一起。氧化物里的高熵状态常伴随电子无序与原子无序叠加。局域电荷会随氧位变化重新分布。

合金缺陷多指空位、间隙原子、位错、晶界和层错，它们改变塑性、扩散和相变动力学。氧化物缺陷则常带电荷补偿属性，氧空位簇会改变离子迁移和表面反应位点。缺陷电荷会影响吸附物种。

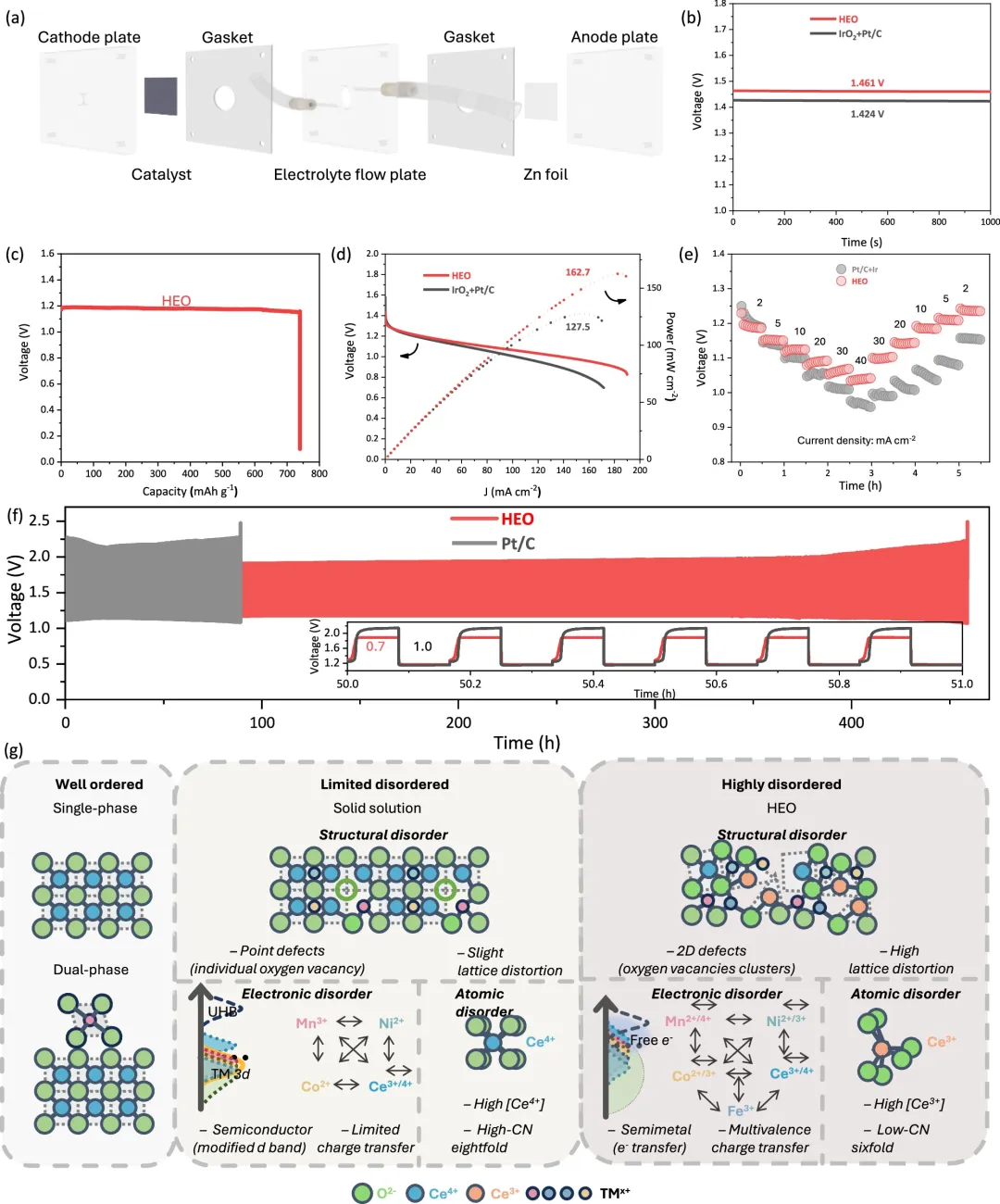

在能量器件中，高熵氧化物的缺陷状态会牵动电压响应、功率输出和循环稳定性。材料信号不只来自多阳离子混合，还来自氧网络的可逆重排。离子传输和界面反应路径会随之改变。

两类材料常被分开命名：高熵合金强调金属晶格内的多主元固溶，高熵氧化物强调阳离子混排、氧位缺陷和价态补偿构成的复合结构状态。

合金侧的第一组信号来自 XRD、SAED、STEM-EDS、APT 和 EXAFS。XRD 读平均金属晶格，EDS 读元素分布，EXAFS 读金属-金属近邻壳层。峰宽和壳层强度对应不同尺度。

若衍射峰呈单相特征，元素映射又保持均匀，仍要留意短程有序和纳米析出。合金里常见混淆点是单相平均结构与局域化学偏好之间的距离。局域偏好常藏在弱散射差异里。

氧化物侧除了 XRD 和元素映射，还要读 O 1s、EPR、Raman、XANES/EXAFS 与原位电化学信号。氧空位和金属价态会把谱峰位置、峰宽和强度一起改写。O 1s 与 EPR 对缺陷环境更敏感。

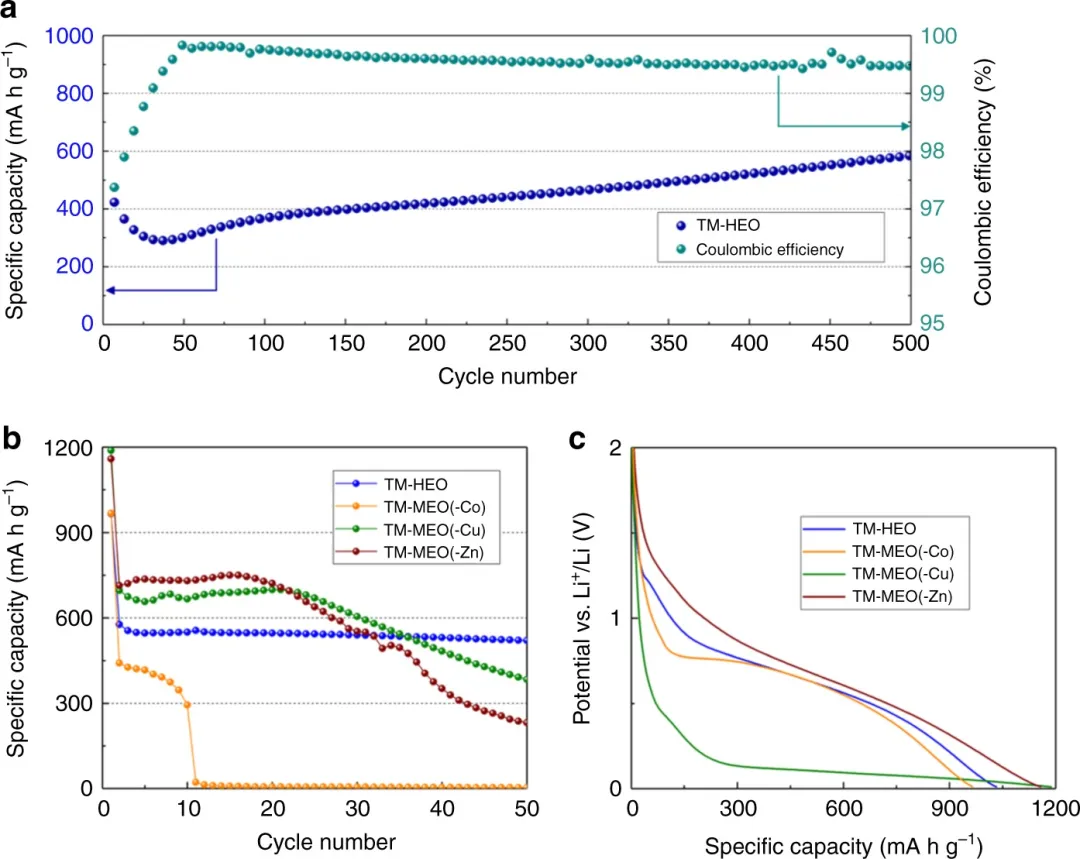

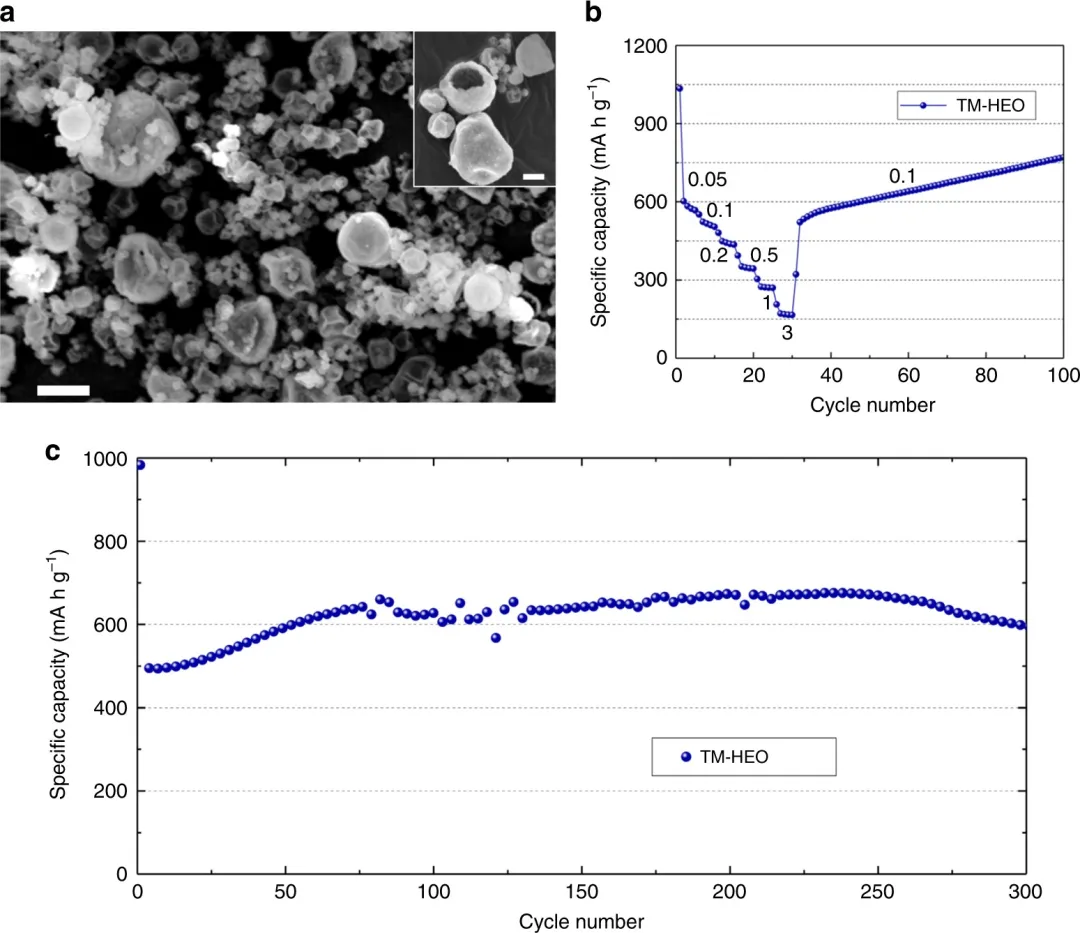

电池或催化曲线能记录高熵氧化物的功能响应，容量、过电位和稳定性属于工作态结果，应与价态、氧位和局域配位相互校准。曲线变化对应材料在工作条件下的结构响应。

区分时记住一句话：高熵合金看金属原子在金属晶格中的混排和相分化，高熵氧化物看多阳离子、氧亚晶格和缺陷电荷之间的耦合。两者都叫高熵，材料状态已经分流。
